Ú. článek DA241W
| Výrobní stav | výroba ukončena 31.12.2005 |
| Výrobce | Mikrovlny s.r.o. |
| Zařízení pro nastavení vysílacího výkonu Wi-Fi zařízení v pásmu 2,4GHz |
|
Technický popis zde.
Měření TESTCOM a.s. na odbočnici a do zátěže naleznete zde.
Výsledky měření soustavy na frekvenčním spektrálním analyzátoru.
K měření byl použit APoint COMPEX , jehož anténní výstup byl připojen k FSA.

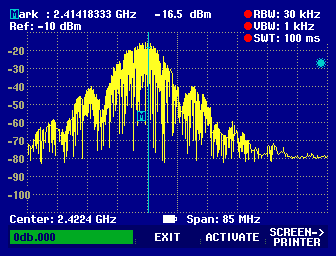

Výsledek tohoto měrění je na nálsedujícím obrázku.
Útlum(0) = - 16.5 dBm
Další měření byla prováděna s připojeným článkem v cestě.

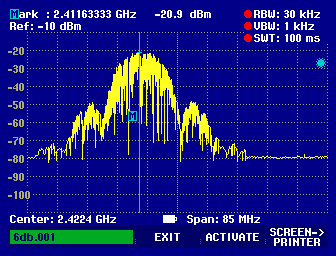

Výsledek je se základním nastavením 6dB.
Útlum(6) = - 20.9 dBm, rozdíl = U(0)-U(6) = 4.4 dB

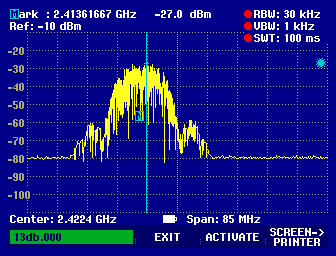

Nastavení 13dB.
Útlum(13) = - 27.0 dBm, rozdíl = U(0)-U(13) = 10.5 dB

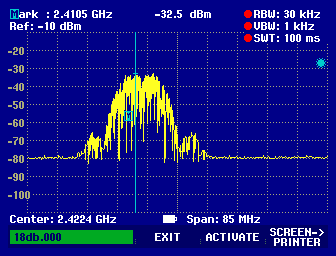

Nastavení 18 db
Útlum(18) = - 32.5 dBm, rozdíl = U(0)-U(18) = 16.0 dB
