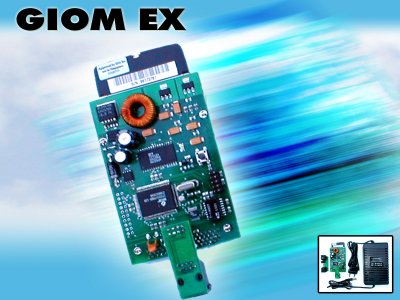

Informace pro první konfiguraci.
Komplet propojíme UTP kabelem , který je součástí balení s adaptérem
GIOM EX a konektorem INJECTORu na konektor RJ45 OUT. Injector připojíme
ke zdroji a po 2 sekundách se musí rozsvítit červervená LED.
Nerosvítí-li se, je problém v napájení případně zařízení je poškozeno.
Spustíme program pro konfiguraci a stiskneme SCAN,nastavíme ip adresu
adpatéru s rozsahu sítě na PC, pak pokračujeme v konfiguraci dle
návodu, vioz pdf v sekci software. Po nakonfigurování, uložení a
automatického restartu odpojíme zařízení z napájení, vložíme PCMCIA
kartu a zapneme napájení. Opět se musí rozsvítit LED, pokud se
nerozsvítí pak volba CHIPSET nesouhlasí s CHIPSETEM vložené karty.
Odpojíme napájení , vyjmeme kartu, zapneme napájení a provedeme
opětovnou konfiguraci pro opravu, případně stiskneme tlačítko pro
default nastavení, více v PDF manuálu.
Možné problémy , kdy SCAN zařízení nalezne a adaptér při pokus o konfiguraci vypíše timeout, jsou :
1. Nesouhlasí IP rozsah adaptéru a PC
2. Došlo k výmeně PCMCIA karty (v configurátoru je to ošetřeno ARP výmazem) , ale při problémech
je možné zkusit příkaz arp -d ipadresa adaptéru.
Jednotlivé příklady konfigurace:
Adaptér má routovací tabulku, které se chová standardně jako u jiných zařízení je však rozšířená , aby bylo možné udělat
v ní zápis i pro pseudobridge , access point, či NAT. Jednotlivé příklady jsou nejčastěji používané konfigurace.

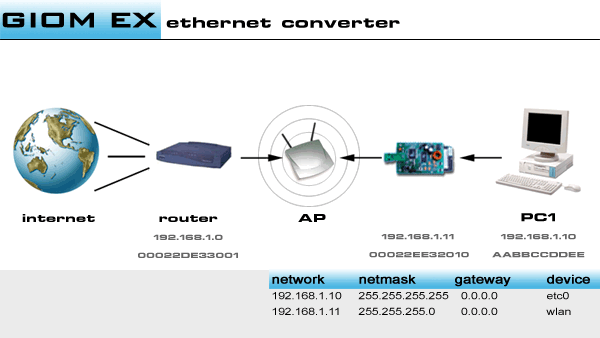

Konfigurace jako klasický ethernet konvertor např. LUCENT EC. POZOR:
První řádek je definicí zdrojové IP adresy, čili udává z jakého PC
probíhá komunikace, nejde tedy o IP adresu adaptéru.

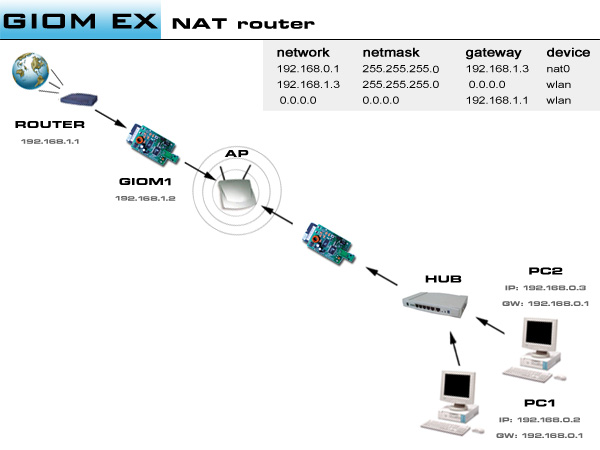

Konfigurace skryté sítě nat pro jednu síť, default gateway musí být vždy jako poslední zápis.

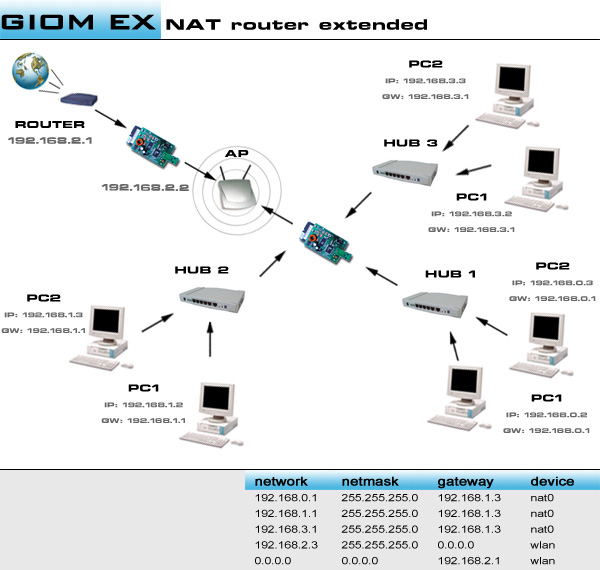

Rozšířený NAT pro 3 sítě, takto můžeme na jedno zařízení namapovat
několik sítí, omezení je dáno routovací tabulkou a maximálním počtem
konexí NAT , kterých je 1000.

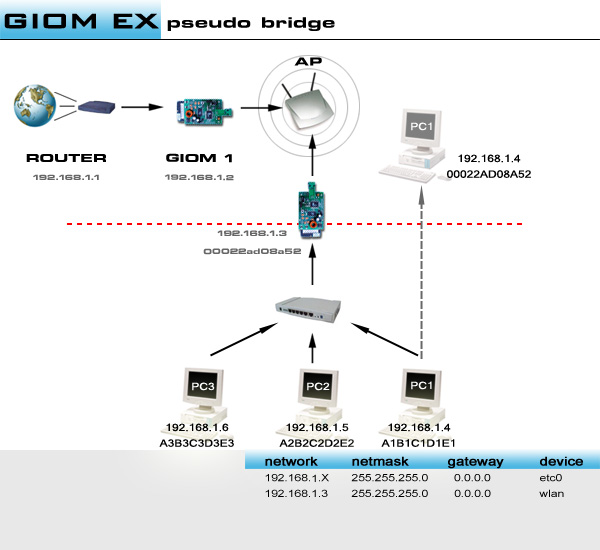

Režim pseudobridge , tento bridge je transparentní pouze pro IP adresy, nikoliv pro MAC.
Opět první řádek device ETC0 udává zdrojovou síť.
Zajímavost: nastavení režimu pseudobridge pro všechny příchozí pakety.
Zajímavost: nastavení režimu pseudobridge pro všechny příchozí pakety.

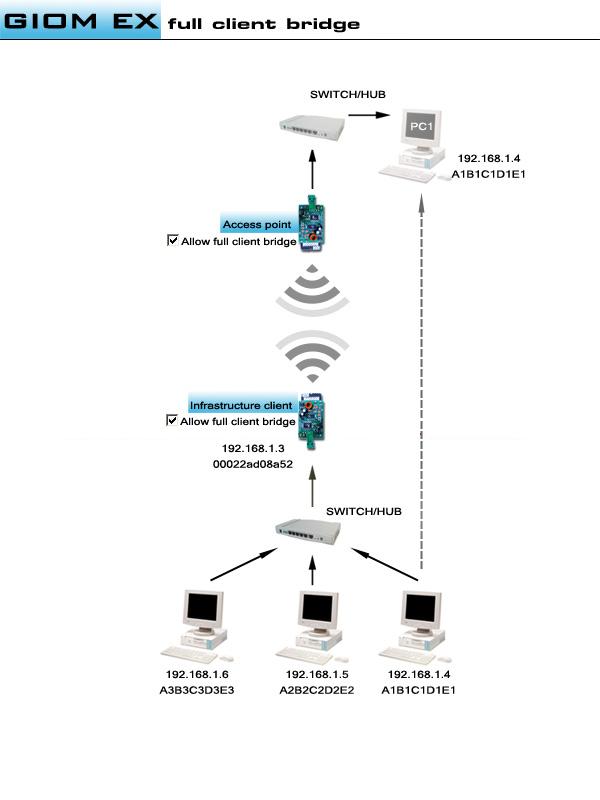

Režim full client bridge
. Nastavení je velmi jednoduché, v menu ADVANCED WIRELESS zatrhnete
položku full client bridge. Veškeré údaje v routovací tabulce platí
pouze pro srávu, nemají vliv na průchozí pakety. Je možno připojit
neomezené množství takových klientů, za které je možné připojit HUB či
SWITCH, MAC adresy jednotlivých stanic jsou transparentní=dostupné na
eth rozhraní AP. Funguje zde client isolation na APOINTU. Celkový počet
všech MAC na jeden AP je 300.
Funkce static routeru zde nezmiňuji , platí
pro ni stejná pravidla jako na standardních routerech. Routování je
možné pro více sítí současně i s NAT !!! , nat zápisy musí být vedeny v
tabulce jako první, default gateway jako poslední.
Pro režim acces point, který je nutný nastavit ve
WIRELESS SETTING, je device wlap, kdy v řádku network/netmask je ip a
maska zařízení, na základě tohoto zápisu se zařízení začne chovat jako
transparentní bridge, více v PDF manuálu.
Komunikační porty:
SCAN a konfigurace: 0x7605
Monitoring: 0x4949
Firmware upload: 0x4962
SMNP monitoring:
Pro zjištění datového toku slouží standardni MIB, viz sekce software PRTG komunikace.
MIB kvalita signálu: 1.3.6.1.4.1.21287.1.1 - vrací hodnoty byte v dB [0-92]
MIB transmit rate: 1.3.6.1.4.1.21287.2.1 - vrací hodnoty 1 = 1Mbit,2 = 2Mbit, 3 = 5,5MBit, 4 = 11MBit
MIB ethernet link: 1.3.6.1.4.1.21287.3.1 - vrací hodnoty byte 0 = no link, 1 = link
MIB chipset: 1.3.6.1.4.1.21287.4.1 - vrací hodnoty 0 = HERMES II, 1 = HERMES, 2 = PRISM
MIB počet asociovaných klientů: 1.3.6.1.4.1.21287.5.1 - vrací počet asociovaných klientů na AP v tomto režimu, jinak vrací 0.
MIB MAC adresa a kvalita signálu asociovaného klienta:
1.3.6.1.4.1.21287.6.X - vrací řetězec, kde prvních 12 znaků tvoří MAC
adresa asoc. klienta , následuje mezera a kvalita signálu,jinak vrací
NULL. X je pořadové číslo klienta v rozmezí 1 - 255 .
MIB reboot: 1.3.6.1.4.1.21287.10.1 - SNMP SET, value musi byt 1 typu integer.
